関西電気自動車充電設備工事店

関西　電気自動車充電設備工事店　

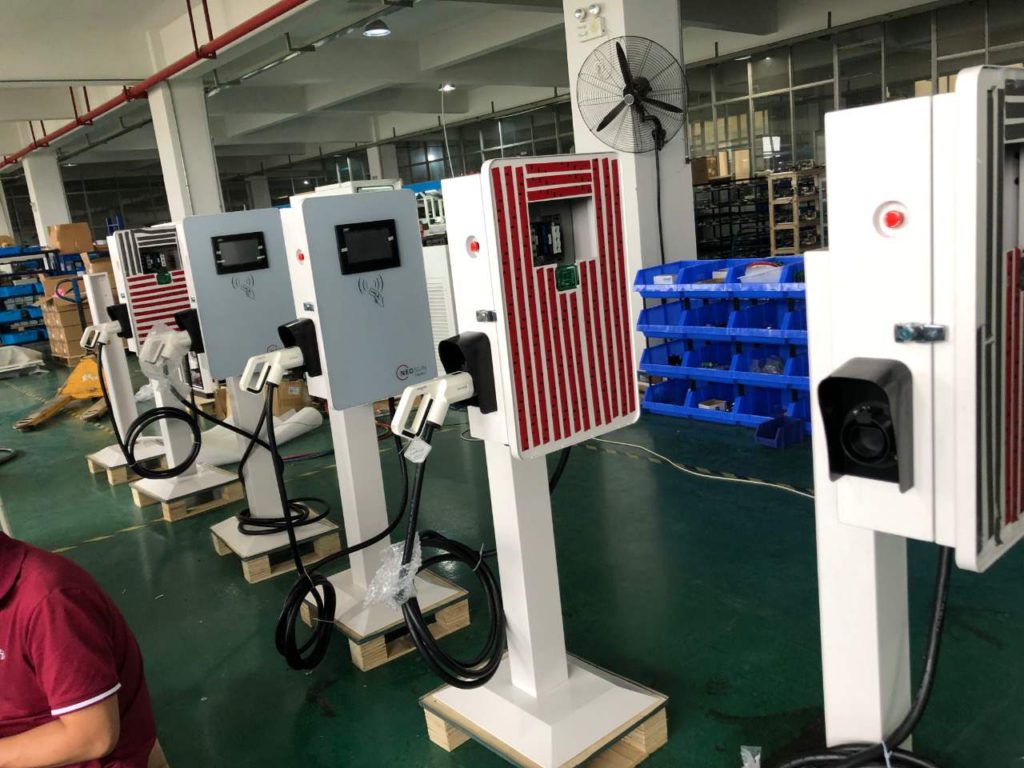

関西エリアで電気自動車充電設備の

施工、設計承ります！

電気、外構、造園、設備工事等　設計　施工のご相談

Panasonic 製品　EVカー充電スタンド）

※ CPLT 機能（コントロールパイロット機能）：普通充電設備と電気自動車とが確実に接続されたことを確認し、充電を開始する機能。

標準型に加え、充電ケーブルを２本搭載した複数台充電型もラインアップ。将来コンセントユニットの増設が可能です。

コネクタホルダには「メカニカルキー」を設け充電コネクタをロック。
また、ＣＰＬＴ機能のない「Ｍｏｄｅ１車」への充電も可能です。コネクタを車に接続しても充電が始まらない場合、スタートボタンを押すことで充電を開始します。※

裏板（下）に穴をあけることで、露出配管にも対応可能です。

裏板（下）に穴をあけることで、露出配管にも対応可能です。

寸法図・仕様

※図はDNE3300Kで示しています。	● 定格： 20A 200V AC（単相） ● 基本機能： CPLT機能（IEC61851-1 ed2.0 AnnexA準拠） ● 漏電保護機能：感度電流15mA・0.1秒以下 ● 充電用コネクタ： IEC62196-2 ed1.0 Type1準拠 ● 筐体材質：溶融亜鉛アルミニウム系合金めっき鋼板 ● 使用温度範囲：－25℃ ～＋40℃ ● 防水保護等級： JIS C 0920 IP44（充電用コネクタをコネクタホルダに収納した状態） ● 充電ケーブル長：約6.7ｍ（充電ケーブルユニット引出部からの寸法） ● 設置方法：ベースプレート方式 ● 設置場所：屋内・屋外 ● 充電設定：　　充電電流設定　注1（充電時の最大電流値を設定可能）　　充電タイマー設定（電源OFFタイマー機能：30～120分　15分間隔で設定可能、連続充電）。一般財団法人日本自動車研究所認証センター規格〈JARI A 0001:2014 EV/PHEV用 AC普通充電器製品認証基準〉適合品です。注1） Mode1車両および一部の車種については充電電流設定は使用できません。

※図はDNE3300Kで示しています。

● 定格： 20A 200V AC（単相）
● 基本機能： CPLT機能（IEC61851-1 ed2.0 AnnexA準拠）
● 漏電保護機能：感度電流15mA・0.1秒以下
● 充電用コネクタ： IEC62196-2 ed1.0 Type1準拠
● 筐体材質：溶融亜鉛アルミニウム系合金めっき鋼板
● 使用温度範囲：－25℃ ～＋40℃
● 防水保護等級： JIS C 0920 IP44（充電用コネクタをコネクタホルダに収納した状態）
● 充電ケーブル長：約6.7ｍ（充電ケーブルユニット引出部からの寸法）
● 設置方法：ベースプレート方式
● 設置場所：屋内・屋外
● 充電設定：
　　充電電流設定　注1（充電時の最大電流値を設定可能）
　　充電タイマー設定（電源OFFタイマー機能：30～120分　15分間隔で設定可能、連続充電）。
一般財団法人日本自動車研究所認証センター規格〈JARI A 0001:2014 EV/PHEV用 AC普通充電器製品認証基準〉適合品です。注1） Mode1車両および一部の車種については充電電流設定は使用できません。
