○○県「EVカー充電スタンド」設置工事お任せください

(Panasonic 製品 EVカー充電スタンド)

充電スタンド ELSEEV パブリックエリア向け Mode3

※ CPLT 機能(コントロールパイロット機能):普通充電設備と電気自動車とが確実に接続されたことを確認し、充電を開始する機能。

拡張性

標準型に加え、充電ケーブルを2本搭載した複数台充電型もラインアップ。将来コンセントユニットの増設が可能です。

安全性・機能性

コネクタホルダには「メカニカルキー」を設け充電コネクタをロック。
また、CPLT機能のない「Mode1車」への充電も可能です。コネクタを車に接続しても充電が始まらない場合、スタートボタンを押すことで充電を開始します。※

裏板(下)に穴をあけることで、露出配管にも対応可能です。

寸法図 ・仕様

※図はDNE3300Kで示しています。● 定格 : 20A 200V AC(単相)
● 基本機能: CPLT機能(IEC61851-1 ed2.0 AnnexA準拠)
● 漏電保護機能 : 感度電流15mA・0.1秒以下
● 充電用コネクタ : IEC62196-2 ed1.0 Type1準拠
● 筐体材質 : 溶融亜鉛アルミニウム系合金めっき鋼板
● 使用温度範囲 : -25℃ ~+40℃
● 防水保護等級 : JIS C 0920 IP44(充電用コネクタをコネクタホルダに収納した状態)
● 充電ケーブル長 : 約6.7m(充電ケーブルユニット引出部からの寸法)
● 設置方法 : ベースプレート方式
● 設置場所 : 屋内・屋外
● 充電設定:
  充電電流設定 注1(充電時の最大電流値を設定可能)
  充電タイマー設定(電源OFFタイマー機能:30~120分 15分間隔で設定可能、連続充電)。
一般財団法人 日本自動車研究所認証センター規格〈JARI A 0001:2014 EV/PHEV用 AC普通充電器製品認証基準〉適合品です。注1) Mode1車両および一部の車種については充電電流設定は使用できません。

※ CPLT 機能(コントロールパイロット機能):普通充電設備と電気自動車とが確実に接続されたことを確認し、充電を開始する機能。

拡張性

標準型に加え、充電ケーブルを2本搭載した複数台充電型もラインアップ。将来コンセントユニットの増設が可能です。

安全性・機能性

コネクタホルダには「メカニカルキー」を設け充電コネクタをロック。
また、CPLT機能のない「Mode1車」への充電も可能です。コネクタを車に接続しても充電が始まらない場合、スタートボタンを押すことで充電を開始します。※

【標準型】【複数台充電型】
タイプ品番充電ケーブル質量標準価格〈税抜〉
標準型DNE3000K200V用×1約35kg300,000円
複数台充電型DNE3300K200V用×2約40kg450,000円
  • ※ 品番クリックで図面・CADデータ・説明書をご覧いただけます。

充電方法

Mode3 車両への充電

Mode3 車両への充電

充電コネクタ用ホルダの鍵を
開けコネクタを取り外す。

鍵は施錠しているときのみ、
抜くことができます。

巻きつけてある充電ケーブルを
取り外す。

充電用コネクタを車両の
給電口に差し込む。

「ガチャ」と音がして、ロックが
かかったことを確認する。
充電が開始されたか確認する。

※ 車両側の充電開始・終了作業については、車両側の取扱説明書に従って作業してください。

Mode1 車両への充電

充電用コネクタを給電口に差し込む。(充電中LEDは点灯しない)
Mode1スタートボタンを押す。

●Mode1車両を充電したい場合は、充電モード設定を【Mode1/3車両共用】または
 【Mode1車両専用】に設定する必要があります。
  • ※ 車種によっては充電できない場合があります。

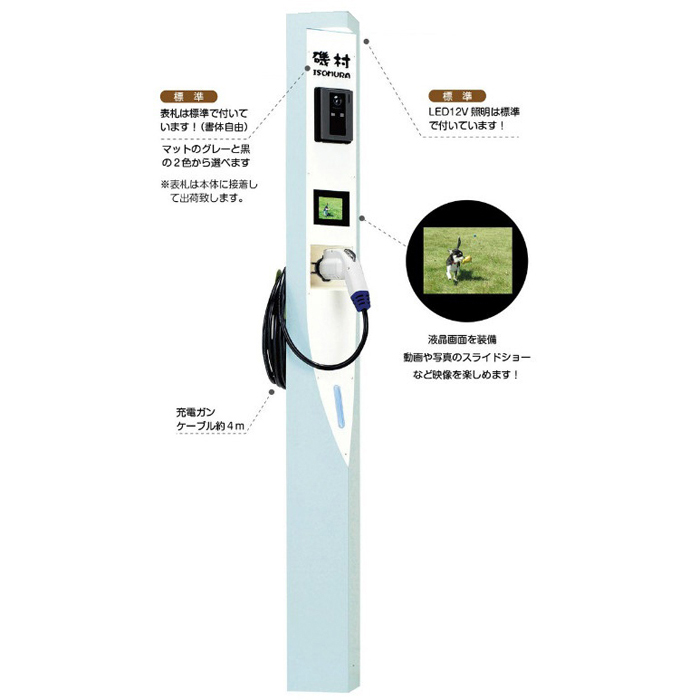

(美濃クラフト )プラグイン機能門柱タイプ(住宅用)

China Case

工事種類内容工事価格(一般参考価格)

充電設備取付工事A基礎工事を含む本体据え付け工事60,000円

充電設備取付工事B充電設備本体取付工事35,000円

充電設備取付工事Cコンセント本体取付工事20,000円

壁穴加工費通線用の穴あけ作業時に追加されます。
※1箇所のお値段4,000円~

床下作業費床下にて作業を行う際に追加10,000円~

屋根裏作業費屋根裏にて作業を行う際に追加6,000円~

分電盤電源分岐作業分電盤の配線作業時に追加 5,000円~

電源ケーブル分電盤~充電設備間の電源ケーブル
配管や敷設作業費も含んでおります。
※電源ケーブルはVVF2.6mmを使用 2,000円/1m

リニューアルボックス2,000円

盗電防止用 電源スイッチパナソニック WTC52631W022,400円

露出ボックスパナソニック WK9801 2,000円

露出ボックスパナソニック WK9802 3,500円

防雨スイッチプレート+スイッチパナソニック
WTC52631W02+WTC7981 5,500円

パブリック向け:スタンドタイプ本体20万円から50万円+工事費30万円から50万円(1箇所)

一般戸建て:機械代+工事費5万円位から30万円くらい

※現地でのご状況確認が必要です。一度ご相談ください
